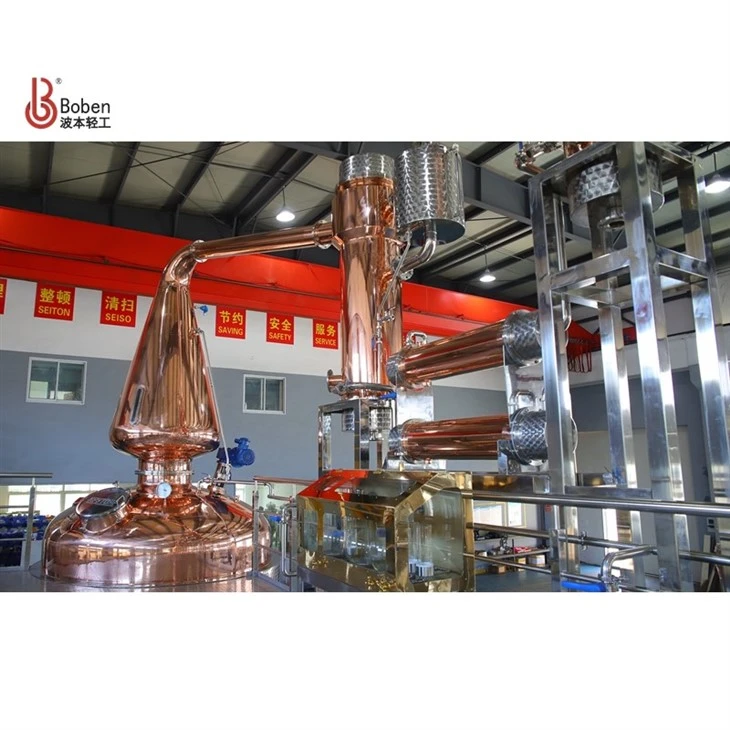

Dvostruki bakreni lonac Still System - 6000 l Primarni i 3600L sekundarni za zanatske destilerije
Izrađen u tradiciji najboljih destilerija u Škotskoj, ovaj dvostruki bakreni lonac i dalje kombinira tehnike koje su pohvate vremenski raspoloženi s modernim preciznim inženjeringom. A6000L primarni bakreni lonac još uvijek(pranje i dalje) pruža snažnu prvu destilaciju, izvlačeći bogate, složene okuse iz vašeg fermentiranog pranja, dok3600L sekundarni bakar još uvijek(Duh i dalje) Pažljivo usavršava duh, hvatajući samo najfinije "srce" trčanja za izuzetan karakter i glatkoću.
Ručno izrađen od vrhunskog bakra, ovaj sustav prirodno uklanja sumporne spojeve dok promovira stvaranje aromatičnih estera - znak autentičnog viskija. Tradicionalni dizajn u obliku luka s optimalnim kutovima Lyne ruku osigurava odgovarajući refluks za vrhunsku kvalitetu duha.
Idealno za zanatske destilerije koje proizvode:
- Premium jednostruki viski u stilu slada
- Mala serija burbon i raž
- Inovativni zanat
Ključne značajke:
✓ Autentično škotsko bakreno izradu
✓ Omjer kapaciteta precizno-inženjera (6000L: 3600L)
✓ Optimiziran za maksimalni razvoj okusa
✓ Izravne mogućnosti grijanja vatre ili pare
✓ Prilagodljivi dizajni vrata i konfiguracije Lyne ARM -a
Ovo cjelovito rješenje za destilaciju donosi legendarne metode proizvodnje škotskog viskija u vašu destileriju, kombinirajući tradicionalnu umjetnost s pouzdanim performansama za duhove beskompromisne kvalitete.
Grijanje lončanih fotografija:
može se napajati pare, izravna vatra, zavojnica za grijanje pare unutra
Lonac se još uvijek posredno zagrijava, sa parom, iznutra izgleda potpuno drugačije. Dno se može oblikovati blago stožastog prema sredini, tako da ostaci destilacije (lonac ale) lako mogu istjecati u cijev. Jednostavne cijevi u obliku zmice korištene su za prve sustave neizravnog grijanja. Trčali su blizu dna i zidova kako bi zadržali učinak grijanja izvana i ispod, kao u izravno zagrijanim fotografijama.
Gornji dio lonca još uvijek
Još uvijek na gornjoj slici može se promatrati kao prototip svakog lonca. Gornji dio sastoji se od četiri osnovna područja. Prvi je sferni poklopac A koji pokriva lonac na gornjoj strani. Konusni i visoki vrat C pričvršćen je na poklopac putem intermedijarnog veznog veznog veznog veznog spoja B. Lyneova ruka E povezana je na vrat sa zavojem D.
Kondenzator za hlađenje:
Materijal:T2 bakar;
Stil:Tip školjke i cijevi (vrsta stupaca), unutarnje bakrene cijevi, s više deflektora u sredini, alkoholni plin prolazi kroz stranu školjke, a voda za hlađenje prolazi kroz stranu cijevi;
Idealizirani irski škotski lonac viskija još uvijek destilerijski sustav ključ u ruke
|
Malt silo (neobavezno) |
Transportni sustav za transport žita do mlina Mjerljiva i podesiva stopa/volumen |
|
Mlin |
Čekić/valjak (2/4)? >750kg/h Ako je izravni uvod na uređaj za maskiranje Dokazivanje eksplozije |
|
Uklanjanje magnetskih čestica velike čvrstoće |
Auger/transportni sustav za transport izravno ili do sustava za maskiranje ili sustav za smanjenje prašine kante za smeće |
|
Kanta za zglobove |
Veličine u skladu s tim kako bi se jedno potpuno opteretilo u uređaju za maskiranje Ograničivač protoka |
|
Uređaj za maskiranje |
Tun |
|
Monitor temperature i kontroliran: |
Grijanje i hlađenje |
|
Hidrator |
Samo-prazna strugač/zrna (auto/priručnik?) Agitator visokog okretnog momenta/grablje od žitarica s pozitivnom kontrolom inverzije (nekompaktirajući) i kontrola brzine VFD Uklonjivo lažno dno za opsežno čišćenje |
|
Proći |
Recirkulacija/Vorlauf sustav Sustav za sparging (sposobnost crtanja iz slabog spremnika) postavljen za njemački/leteći sparging Automatizirani upravljački sustav (temperature, vremena, volumena, recepti (Recirc itd.) Žitarica i provedena žitarica/draff šahte Pod lažnim sustavom oslobađanja tlaka |
|
Gravitacija povećala sparging (GIS)/slabi spremnik |
Kapacitet=kaša Kontrola temperature Obložen/izoliran |
|
Spremnik s vrućim alkoholnim pićima (neobavezno) |
Ovisno o mogućnosti opskrbe vodom i filtracijom/liječenjem |
|
Radna platforma za kašu |
(Po potrebi) |
|
Pumpa |
VSD |
|
Izmjenjivač topline (za hlađenje pivova prije nego što dosegne FV) |
Predfilter kako bi se smanjile sve čestice koje su molile sustav |
|
Mjerač protoka |
(Točno praćenje volumena slova) |
|
Kvasac |
(Neobavezno) |
|
Min 5% kapacitet FV |
|
|
Proći |
Kontrola temperature |
|
Pumpa za kvasac |
(Neobavezno) |
|
Nisko smicanje (dijafragma?) |
|
|
Fermenters (4-12) |
(Radna sposobnost pranja) Opremljeni agitatori da miješaju lees u potrebnim receptima |
|
Rashlađena jakna |
Izolirano (neobavezno) |
|
Rastanje luke s ventilom |
(Za recepte koji isključuju lees) |
|
Proći |
Sustav za kontrolu temperature Higijenski uzorkovni ventil Osušite liniju ventilom Vrhovni stakleni otvor Ventil za otpuštanje tlaka/vakuuma Cijev sanitarne razine |
|
Pumpa za pranje (x2 ako ne i gravitacijska hranjena) |
|
|
Punjač za pranje |
Kapacitet=Kapacitet pranja još uvijek Sustav razmjene topline za povrat topline od lonca i predgrijavanje prije punjenja Stilted kako bi se omogućilo da gravitacijski dovod pranja i dalje (nije obavezno) |
|
Operite još 2600L |
Kapacitet ~ 2600L Radni kapacitet Kontrola grijanja Vanjska izmjena topline izvora topline (opcionalno) ili parna jakna/bain marie Lantern još uvijek kreće u povećanje turbulencije pare, kontakta bakra, refluksa i katalitičke esterifikacije Dvostruki niglas na vratu/glavi Extended (>4m Lyne Arm) Zbunjeni kondenzator od školjke i cijevi Kontrola temperature i protoka Sposobnost uzorkovanja destilata za QC svrhe Aparat 4500 mm šahtova (Glassdoor w. Logo opcionalno) Dephlemator ili jakni vrat kako bi se omogućila podesivi kontrola refluksa Automatizirani upravljački sustav (temperature, vremena, volumena, recepti) |
|
Prijemnik niskih vina |
⅓ Operite još uvijek kapacitet Sposoban za pohranu alkohola otpornih |
|
Pumpa s niskim vinama (2 x ako koristi spremnik za ujednačenost niskih vina) |
IECEX ELEKTRIČNI STANDARDNI Ocjena (eksplozija) |
|
Spremnik s niskim vinima (neobavezno) |
10 x Kapacitet spremnika s niskim vinovima Sposoban za pohranu alkohola otpornih |
|
Spirit Charger (neobavezno) |
Sposobnost duha još uvijek Povišen kako bi se gravitacija omogućila da se uđe u duh i dalje (neobavezno) Sposoban za pohranu alkohola otpornih |
|
Duh još uvijek 1250L |
Kapacitet ~ 1250L Radni kapacitet Kontrola grijanja Parna jakna/Bain Marie Lantern još uvijek kreće u povećanje turbulencije pare, kontakta bakra, refluksa i katalitičke esterifikacije Extended (>4m Lyne Arm) Zbunjeni kondenzator od školjke i cijevi Kontrola temperature i protoka Sposobnost uzorkovanja destilata za QC svrhe Aparat 4500 mm šahtova (Glassdoor w. Logo opcionalno) Dephlemator ili jakni vrat kako bi se omogućila podesivi kontrola refluksa Sposobnost preusmjeravanja protoka destilata do 5 prijemnika Automatizirani upravljački sustav (temperature, vremena, volumena, recepti) |
|
Prijemnik prednje (neobavezno) |
Odzračivanje otporno na eksploziju Kalibrirana sposobnost mjerenja (L) Sposobnost pumpanja za pranje punjača ili prijenosnog spremnika Sposoban za pohranu alkohola otpornih |
|
Prijemnik glave SECESENS prijemnik (neobavezno) |
Odzračivanje otporno na eksploziju Kalibrirana sposobnost mjerenja (L) Sposobnost pumpanja na punjač duha/mirni ili prijenosni spremnik Sposoban za pohranu alkohola otpornih |
|
Srednji duh (srca) prijemnik |
Odzračivanje otporno na eksploziju Kalibrirana sposobnost mjerenja (L) Sposobnost pumpanja u novi spremnik ili prijenosni spremnik Sposoban za pohranu alkohola otpornih |
|
Feints prijemnik |
Odzračivanje otporno na eksploziju Kalibrirana sposobnost mjerenja (L) Sposobnost pumpanja za pranje/duh punjač ili prijenosni spremnik Sposoban za pohranu alkohola otpornih |
Potrebne pumpe za gornje prijemnike
|
Novi tenk |
Odzračivanje otporno na eksploziju Kalibrirana sposobnost mjerenja (L) Sposoban za pohranu alkohola otpornih |
|
Nova pumpa |
IECEX ocijenjeno |
|
Sustav punjenja cijevi |
Masovni mjerač protoka ili nacionalno kalibrirana skala Sustav punjenja bez gubitka Oporavak pare |
|
CIP sustav |
Sposoban za opskrbu svu procesnu opremu |
|
Sustav za hlađenje (glikol) |
Sposoban za hlađenje kapaciteta do 12 fermentera |
|
Rezervoar glikola |
Amonijak ili druga ekološki prihvatljiva rashladna sredstva |
|
Rashladni toranj |
Sposoban za pružanje kondenzatora Auto-doziranje baktericida (legionella) |
|
Kotao |
Sposoban za opskrbu kašama, matice i procesa postrojenja |
|
Cjevovod/crijevi |
Prema potrebi Prehrambeni stupanj Toplinski tolerantan Etanol prikladan CIP kemijski tolerantan Nepoznavanje - HDPE ili drugo |
|
Filtrirani/obrađeni vodeni sustav |
Ro UV sterilizacija Filtracija ugljena |
|
Sustav za liječenje otpadnih voda |
Temperatura i korekcija pH Nagon i uklanjanje krutih tvari |
|
Filtracija, oprema za boce i označavanje |
Auto/ručni IECEX kompatibilan |
|
Kompresor zraka |
(neobavezno) |
|
Opskrba ventilima s aktiviranjem zraka i pumpe za dijafragme |
|
|
Mjerni uređaj |
|
|
Alkometeri |
|
|
SG hidrometri |
|
|
PH metar |
|
|
Laboratorijska oprema (neobavezno) |
Mikroskop Citometar |
|
Viljuškar/električni slagač |
Električna (bez emisija i bez izvora paljenja) |
|
Paleta |
>2000 kilograma SWL |
|
Bačva |
Stalak za bačve za gorilu |
|
Police skladišta |
|
|
Kemijski ormarići za skladištenje |
Oksidativni materijali Reduktivni materijali |
|
HVAC sustav |
Odgovarajuća ventilacija kako bi se spriječilo nepotrebno nakupljanje pare etanola ili CO2 i slada prašine/brašna |
|
Sustav za suzbijanje požara |
|
|
Drenaža |
|
Popis opreme od 3500 litara za pranje i dalje, 2500 litarskih lonac s duhom još uvijek dvostruki lonac Stills destilacija viskija
| NE. | Ime | Specifikacija | Quty |
| 1 | 3500L bakreni viski još uvijek | 3500L | 1 |
| 2 | 2500L bakreni viski duh još uvijek | 2500L | 1 |
| 3 | Duh siguran | Kombinacija stakla i ss | 1 |
| 4 | Operativna platforma | Nehrđajući čelik 304 | 1 |
| 5 | 1500L spremnik za prikupljanje niskog vina | 1500L | 1 |
| 6 | 1200L SURCA SAVJET SAVRŠENJE TEKS | 1200L | 1 |
| 7 | 1200L Spirit Heads & Rep Prikupljanje spremnika | 1200L | 1 |
| 8 | 2,2kW PREMENJA CMPA & Spirit Heads, Spirit Tail |
2.2kW | 1 |
| 9 | 0,75kw Spirit Hearts Transfer Pump | 0,75kW | 1 |
| 10 | 4000L spremnik alkohola | 4000L | 1 |
| 11 | Mlinar | 1000kg/h | 1 |
| 12 | Hranjenje transportera | odgovarajući | 1 |
| 13 | 7000L Mash lauter tun | 7000L | 1 |
| 14 | Slabi spremnik | 2500L | 1 |
| 15 | 16㎡ Dvije pozornice ploča za izmjenjivač topline | 16㎡ | 1 |
| 16 | MT SS operativna platforma | SS operativna platforma | 1 |
| 17 | 4000L spremnik tople vode | 4000L | 1 |
| 18 | 2.2kW pumpa tople vode | 2.2kW | 1 |
| 19 | Spremnik od 15000l fermenacije | 15000L | 6 |
| 20 | 2,2kW CART pumpa | 2.2kW | 1 |
| 21 | Crijevo za hranu | 6m 2pcs, 8m 2pcs | 4 |
| 22 | Generator pare | 600kW | 1 |
| 23 | Ohlada od 60 KS | 60hp | 1 |
| 24 | Spremnik vode za hlađenje | 12000L | 1 |
| 25 | Pumpa za hladnu vodu 5,5kw | 5,5kW | 1 |
| 26 | Električni upravljački okvir (tip ručnog gumba) | Električna upravljačka kutija otporna na eksploziju | 1 |
Istaknute projekte
Čast nam je surađivati s ovom vodećom ruskom destilerijom, opskrbljujući aKompletni sustav za proizvodnju viskija, uključujući:
1. Sustav za rukovanje sladom
1000kg/h slad drobilica
Transporter od 1000kg/h
2. Sustav za mashi
4000L kaša i lauter tun
6000L spremnik tople vode
Izmjenjivač topline ploče (20+20 ㎡)
Platforma i upravljačka ploča od nehrđajućeg čelika
3. Sustav fermentacije
7 x 6300L fermentacijski spremnici
3,0kW pumpe za prijenos
Crijevi i fermentacijska ploča u prehrani
4. Sustav destilacije
6000L lonac s viskijem još uvijek (s eksplozijom, strujača)
3600L ispravljač viskija
Sustav sigurnosti i sakupljanja alkohola
Radna platforma od nehrđajućeg čelika
PLC upravljačka ploča
5. Sustav hlađenja za fermentacijske spremnike
Jedinica za hlađenje od 40 KS
8000L spremnik za hlađenje vode
3kW hladnjaka pumpa
6. Cijevi i električna instalacija
Potpuni spojevi cjevovoda i ventila za sustave za maskiranje, destilaciju i hlađenje
Ožičenje, signalni kabeli i komponente odvodnje
Sljedeći koraci: Konačni pregled i dostava
Proizvodnja se odvija bez problema, a mi predviđamozavršetak do kraja ovog mjeseca. Radujemo se inspekciji klijenta i uvjereni smo da će naša visokokvalitetna oprema ispuniti svoja očekivanja.
Ovaj projekt označava značajnu prekretnicu u našoj međunarodnoj suradnji i uzbuđeni smo zbog potencijala zadugoročna suradnjas našim ruskim partnerom.
1. Način plaćanja: 50% unaprijed, 50% prije otpuštanja tvorničkog puštanja.
2. Ponuda valjanost: 30 dana.
3. Jamstveni period opreme je godinu dana.
4. Primjedbe:
4.1. Gornji plan je preliminarni plan, možemo prilagoditi ili redizajnirati citat prema zahtjevima kupca.
4.2. Nakon potpisivanja ugovora, proizvodnja će se provesti prema dizajnerskim crtežima koje su obje strane konačno potvrdile.
4.3. Navod se odnosi na konfiguraciju procesa, oprema se postavlja prema rasporedu dizajna i može se izmijeniti prema zahtjevima kupca kasnije.
